Luftgekühlter, quadratischer AC-Reluktanz-Motor mit partiellen Permanentmagneten im Rotor integiert.

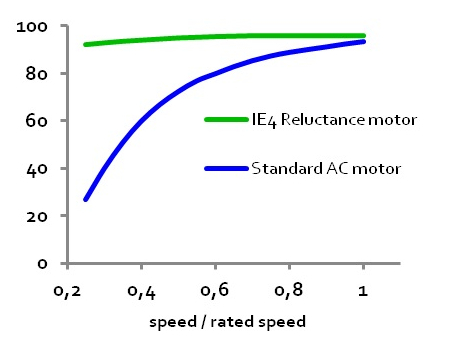

Die Kombination von Reluktanz-Technik mit Permanentmagneten ergibt einen Motor der den hohen Wirkungsgrad der Magnettechnik mit der guten Regelbarkeit der Drehzahl, auch bei konstanter Leistung im Feldschwächbereich, der asynchronen Technik miteinander kombiniert.
Darüber hinaus bieten diese Motoren eine hohe Dynamik sowie Überlastmöglichkeiten.
Technische Details
- Baugrössen 180 - 355
- Nennspannung 3 x 400 VAC, 50/60 Hz
- Leistung von 50 – 1.100 kW
- Nenn-Drehzahl 1000 - 3000 min-1
- Schutzarten IP 54/55
- Kühlung IC 416
- Bauform IM 1001
- Auswuchtung R
- Axialer oder radialer Fremdlüfter
- Isoklasse F
Optionen:
- diverse Temperaturfühler für Wicklung
- Lagertemperaturfühler
- Standard-Encoder oder nach Ihrer Vorgabe
- Stillstands-Haltebremsen bis 630 Nm
- extra präziser Flansch
- Tropenisolierung
- stromisoliertes Lager auf B-Seite
- Rollenlager auf A-Seite für erhöhte Querkraft
- Auswuchtung Klasse S
- Bauformen IM 1011, 3011, 3031
- etc.
